一、風機概述
CBF(BAF)系列廠用隔爆型防爆軸流風機系列產品由防爆電機、風葉、風筒等部分組成，葉片由鋁板制成，風筒用鋼板與型材加工焊接而成，電源引線用鋼管布線和電纜布線均可，殼外設有接地螺釘. (注：CBF為BAF改進型，其安裝尺寸等同于BAF)。
二、型號含義
三、產品特點
1、防爆軸流風機由防爆電機、葉片、風筒等部件組成。
2、風機采用優質鋼板卷曲而成，具有較高的強度。
3、電機性能可靠、能耗低、壽命長。
4、電纜布線。
四、主要技術參數
|
產品型號 |
直徑 |
功率（KW） |
主軸轉速rpm |
風量m3/h |
電纜外徑/螺紋mm/G″ |
|
CBF-300 |
300 |
0.18 |
1450 |
2280 |
ф10-ф14 |
|
CBF-400 |
400 |
0.37 |
1450 |
2880 |
|
CBF-500 |
500 |
0.55 |
1450 |
5700 |
|
CBF-600 |
600 |
0.75 |
1450 |
8700 |
|
CBF-700 |
700 |
1.1 |
1450 |
10200 |

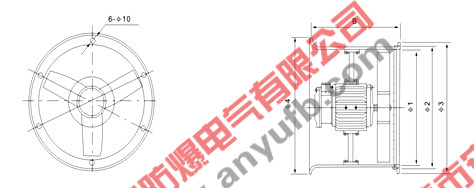

五、外形及安裝尺寸
|
型號尺寸 |
B |
ф1 |
ф2 |
ф3 |
ф4 |
|
CBF-300 |
315 |
310 |
330 |
350 |
380 |
|
CBF-400 |
315 |
410 |
400 |
450 |
485 |
|
CBF-500 |
315 |
510 |
530 |
550 |
585 |
|
CBF-600 |
315 |
610 |
630 |
650 |
695 |
|
CBF-700 |
350 |
710 |
735 |
765 |
790 |
注意事項
1，定貨時須按照型號含義定貨
2，產品實行一年保修，一年內產品在正常使用情況下出現任何故障由本公司免費維修。 |
CBF（BAF）系列防爆軸流風機
