一、風機概述
本系列風機適用于輸送易燃易爆無腐蝕性氣體，環境溫度不得超過60℃。 廣泛應用于一般工廠、倉庫、辦公室、住宅內通風換氣或強暖氣散熱，也可在較長的排氣管道內間隔串聯安裝以提高管道中的壓力 ，卸下電機可做自由風扇。防腐軸流式風機(FBT35-11型)采用防腐材料外涂環氧漆加工而成，電機采用特種防腐電機用于輸送有腐蝕性氣體。
二、主要技術參數
|
機號 |
轉速rpm |
葉片角度 |
風量m3/h |
風壓Pa |
配用電機 |
A聲級Db(A) |
|
型號 |
功率kw |
|
2.8 |
2900 |
35 |
3202 |
232 |
YSF-6300 |
0.25 |
75 |
|
1450 |
35 |
1605 |
60 |
YSF-5024 |
0.12 |
62 |
|
3.15 |
2900 |
35 |
4545 |
294 |
YSF-7122 |
0.55 |
79 |
|
1450 |
35 |
2273 |
74 |
YSF-5624 |
0.18 |
65 |
|
3.55 |
2900 |
35 |
6542 |
373 |
YSF-8022 |
0.75 |
82 |
|
1450 |
35 |
3265 |
93 |
YSF-6314 |
0.18 |
68 |
|
4 |
2900 |
35 |
9336 |
474 |
YF90S-2 |
1.1 |
85 |
|
1450 |
35 |
4687 |
119 |
YSF-7114 |
0.25 |
70 |
|
4.5 |
1450 |
35 |
6658 |
150 |
YSF-7124 |
0.37 |
73 |
|
5 |
1450 |
35 |
9133 |
185 |
YSF-8024 |
0.75 |
76 |
|
960 |
35 |
6104 |
81 |
YSF-8026 |
0.37 |
68 |
|
5.6 |
1450 |
35 |
12812 |
232 |
YF90S-4 |
1.1 |
79 |
|
960 |
35 |
8471 |
101 |
YSF-8026 |
0.37 |
71 |
|
6.3 |
1450 |
35 |
1825 |
294 |
YF100L-4 |
1.5 |
82 |
|
960 |
35 |
12082 |
128 |
YF90S-6 |
0.75 |
74 |
|
7.1 |
1450 |
35 |
26120 |
373 |
YF112M-4 |
3 |
84 |
|
960 |
35 |
17296 |
164 |
YF90S-6 |
1.1 |
78 |
|
8 |
1450 |
35 |
37070 |
474 |
YF132M-4 |
4 |
86 |
|
960 |
35 |
24739 |
208 |
YF112M-6 |
2.2 |
79 |
|
9 |
960 |
35 |
35227 |
263 |
YF132M1-6 |
4 |
82 |
|
10 |
960 |
35 |
48326 |
324 |
YF160M-6 |
5.5 |
83 |
|
11.2 |
960 |
35 |
67892 |
407 |
YF160L-6 |
7.5 |
88 |

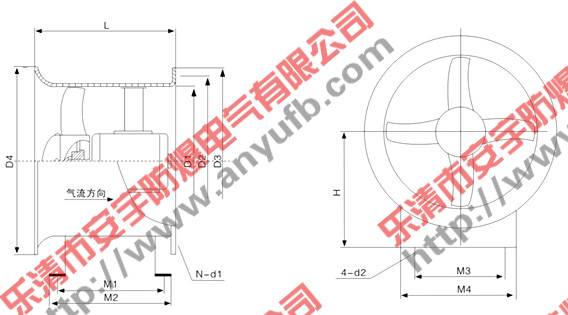

三、外形及安裝尺寸
|
機號 |
D1 |
D2 |
D3 |
D4 |
M1 |
M2 |
M3 |
M4 |
H |
L |
N-d1 |
4-d2 |
|
2.8 |
285 |
315 |
340 |
345 |
175 |
210 |
230 |
260 |
220 |
260 |
6-ф10 |
4-ф12 |
|
3.15 |
320 |
350 |
375 |
380 |
190 |
235 |
270 |
300 |
240 |
280 |
8-ф10 |
4-ф12 |
|
3.55 |
360 |
390 |
415 |
420 |
230 |
275 |
290 |
330 |
260 |
330 |
8-ф10 |
4-ф12 |
|
4 |
405 |
435 |
460 |
465 |
250 |
295 |
330 |
370 |
290 |
350 |
8-ф10 |
4-ф12 |
|
4.5 |
460 |
490 |
515 |
525 |
205 |
250 |
380 |
420 |
330 |
310 |
8-ф10 |
4-ф12 |
|
5 |
510 |
540 |
580 |
585 |
240 |
290 |
410 |
450 |
350 |
360 |
8-ф10 |
4-ф14 |
|
5.6 |
470 |
600 |
630 |
640 |
270 |
325 |
450 |
490 |
390 |
400 |
10-ф10 |
4-ф14 |
|
6.3 |
640 |
670 |
700 |
720 |
320 |
380 |
490 |
540 |
440 |
470 |
10-ф10 |
4-ф14 |
|
7.1 |
720 |
760 |
800 |
810 |
330 |
395 |
650 |
700 |
490 |
490 |
12-ф10 |
4-ф14 |
|
8 |
810 |
850 |
890 |
900 |
380 |
475 |
720 |
770 |
550 |
560 |
14-ф10 |
4-ф18 |
|
9 |
910 |
950 |
990 |
1000 |
440 |
535 |
800 |
850 |
610 |
630 |
14-ф10 |
4-ф18 |
|
10 |
1010 |
1050 |
1090 |
1100 |
515 |
625 |
890 |
956 |
670 |
730 |
16-ф10 |
4-ф22 |
|
11.2 |
1130 |
1170 |
1210 |
1230 |
580 |
695 |
1040 |
1106 |
750 |
830 |
16-ф10 |
4-ф22 |
五、安裝說明
1、安裝前應詳細檢查風機是否有損壞變形，如有損壞變形，待修理妥善后，方可進行安裝。
2、安裝時要注意檢查各不如部分有無松動，葉片與風筒間隙應均勻，不得相碰。
3、連接風口管道的重量不應由風機的風筒承受，安裝時應另加支撐。
4、在風機風口端必須裝集風器，并安裝防護網。
5、風機底座必須與地基平面自然接合，不得敲打底座強制聯接，以防底座變形，安裝時應校正機座，加墊鐵片、保持水平位置，然后擰緊地腳螺栓。
6、安裝完畢后，必須先進行實驗，待運行正常后，才允許正式使用。 |
FBT35-11系列防爆防腐軸流風機（玻璃鋼材質）
