一、風機概述
規格形式多，應用范圍廣：可根據使用場合及風量、壓力和噪聲的不同要求，選用以下三種形式的風機： 軸流式屋頂風機：型號為 DWT-Ⅰ型，適用于中低壓、大流量的使用場合。根據用戶需要還可以設計成雙向可逆式送排風, 即具有正反工況等效特點的風機, 如DWT-V型
◇離心式屋頂風機：型號為DWT-Ⅱ型，DWT-Ⅲ型二種型式，適用于風量較小而壓力要求較高的場合;
◇無電機渦輪排風機：型號為DWT-Ⅳ型，是一種由室內外空氣差驅動特殊弧型葉片隨軸心轉動從而排出室內空氣理 想的節能通風裝置。
◆ 規格形式多，應用范圍廣：可根據使用場合及風量、壓力和噪聲的不同要求，選用以下三種形式的風機：
◇ 軸流式屋頂風機：型號為 DWT-Ⅰ型，適用于中低壓、大流量的使用場合。根據用戶需要還可以設計成雙向可逆式送排風, 即具有正反工況等效特點的風機, 如DWT-V型
◇離心式屋頂風機：型號為DWT-Ⅱ型，DWT-Ⅲ型二種型式，適用于風量較小而壓力要求較高的場合;
◇無電機渦輪排風機：型號為DWT-Ⅳ型，是一種由室內外空氣差驅動特殊弧型葉片隨軸心轉動從而排出室內空氣理 想的節能通風裝置。

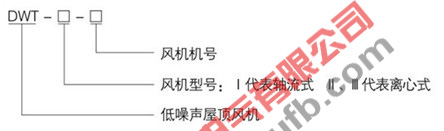

二、型號含義
三、風機型號結構說明
◆ DWT-I 軸流式屋頂風機直徑自ф300-ф2400 mm，共十七種機號：DWT-II 離心式屋頂風機有ф300-ф1000mm九種機號：DWT-III離心式屋頂風機直徑自ф280-ф800mm，共十種機號：DWT-IV無電機渦輪排風機有14″、20″和27″三種機號，且還可以根據用戶需要提供其它機號；
◆ 各種型號的風機結構可參閱總裝圖，它由葉輪、風筒、風帽、傳動部件、活頁風門、安全網等部件組成；
◆ 風機傳動形式：DWT-I型風機ф≤2200mm采用電機直聯傳動，如用戶根據使用場合需要用皮帶轉動，本公司亦可按要求生產，ф≤2200mm以上采用皮帶傳動形式，也可采用減速器傳動形式，活頁風門有重力式、電動式和手動式三種：DWT-II、DWT-III型屋頂風機，采用電機直聯傳動；
◆ 屋頂風機應用比較廣泛，幫有多種使用需求。本公司可按用戶不同的技術參數要求進行研制、開發和外形結構的改進；
◆ 風機送排風壓力高于600Pa以上應采用離心式風機：壓力在400Pa-600Pa應采用混流式風機：壓力代于400Pa以下應采用軸流式通風機。外界自然風較強或室外溫差較大時，可采用無電機渦輪排風機；
◆ 特點說明：防鳥網、安全網、活頁風門作為風機的附件不包括在風機中，若不注明我廠不予供給。
四、技術參數
DWT-I、BWT-I系列低噪聲防爆軸流屋頂通風機
|
序號 |
機號 |
功率kw |
電壓V |
風量m3/h |
|
1 |
3# |
0.09 |
380 |
1784 |
|
2 |
4# |
0.25 |
380 |
4800 |
|
3 |
5# |
0.55 |
380 |
9300 |
|
4 |
6# |
0.75 |
380 |
16025 |
|
5 |
7# |
1.5 |
380 |
20350 |
|
6 |
8# |
1.5 |
380 |
25200 |
|
7 |
9# |
2.2 |
380 |
34340 |
|
8 |
10# |
2.2 |
380 |
42300 |
|
9 |
11.2# |
3.0 |
380 |
46000 |
|
10 |
12# |
5.5 |
380 |
54000 |
|
11 |
14# |
7.5 |
380 |
68000 |
|
12 |
15# |
11 |
380 |
74000 |
DWT（BDW-II）玻璃鋼離心式屋頂風機
|
序號 |
型號 |
機號 |
功率kw-p |
電壓V |
風量m3/h |
|
1 |
BDW3
BDW4
FDW3
WD4
WS |
3# |
0.55-4 |
380 |
1253 |
|
2 |
3.5# |
0.75-4 |
380 |
1990 |
|
3 |
4# |
1.1-4 |
380 |
2677 |
|
4 |
4.5# |
1.1-4 |
380 |
4514 |
|
5 |
5# |
2.2-4 |
380 |
6113 |
|
6 |
6# |
1.5-6 |
380 |
7338 |
|
7 |
7# |
3-6 |
380 |
11925 |
|
8 |
8# |
5.5-6 |
380 |
16708 |
DWT(BDW-III)玻璃鋼離心式屋頂風機
|
序號 |
型號 |
機號 |
功率kw-p |
電壓V |
風量m3/h |
|
1 |
BDW-87
DF3-90-1A
WS-85-6
BDW-87-3
JZWT
BJWT |
2.8 |
0.55-2 |
380 |
2300 |
|
2 |
3.15 |
1.1-2 |
380 |
3470 |
|
3 |
3.55 |
2.2-2 |
380 |
4930 |
|
4 |
4 |
0.55-4 |
380 |
4030 |
|
5 |
4.5 |
1.1-4 |
380 |
5470 |
|
6 |
5 |
1.5-4 |
380 |
8640 |
|
7 |
5.6 |
0.75-6 |
380 |
8460 |
|
8 |
6.3 |
1.5-6 |
380 |
11760 |
|
9 |
7.1 |
2.2-6 |
380 |
16170 |
|
10 |
8 |
4-6 |
380 |
25020 | |
DWT（BDWT）系列防爆屋頂軸流風機
