4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自然的，對人體無害的、對鋼材無腐蝕性的氣體。
B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80℃。
B4-72 型風機的性能與選用件及基礎尺寸與4-72 型一致，可按其樣本選擇。該風機結構基本與4-72型相同，No2.8-6A采用B35型帶法蘭盤與底腳的電動機。No6~12C、D電動機選用該表中與Y系列對應的YB系列，安裝型式為B3。
F4-72型風機采用玻璃鋼質材用于輸送腐蝕性氣體，其性能與基礎尺寸同于4-72型。





從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示，葉輪逆時針旋轉，稱為左旋風機，以“左”表示。風機的出口位置，以機殼的出風角度表示。4-72型風機NO2.6-6出廠時均做成1種形式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。NO2.8出風口位置調整范圍0°～225°，間隔是22.5°。NO8～12出風口位置調整范圍0°～225°，間隔是45°。NO16～20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。風機的傳動方式有A、B、C、D四種。4-72型風機中NO2.8-6采用A式傳動，NO8-12采用C、D式傳動，NO16-20采用B式傳動。





4-72型風機中NO2.8-6主要由葉輪、機殼、進風口等 競部分分配直聯電機而組成，NO8-20除具有上述部分外，還有傳動部分等。

◆葉輪由10后傾的機翼型葉片、曲線型前盤和平板后盤組成，用鋼板或鑄鋁合金制造，并經動、靜平衡校正，空氣性能良好，效率高，運轉平穩。

◆機殼做成三種不同型式。NO2.8-12機殼作成整體，不能拆開，NO16-20的機殼制成三開式，除沿中分水平分為三半外，上半部再沿中心線垂直分為二半，用螺栓連接。

◆進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

◆傳動部分由主軸、由承箱、流動軸承、帶輪或聯軸器組成。





本樣本只給NO10樣機的夫因次性能表及曲線，由該性能及曲線計算NO10以上風機的有因次性能參數。

表1  4-72型NO10樣機無因次性能表

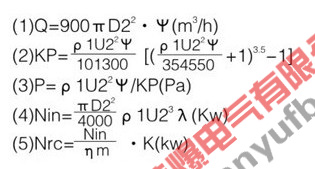

由無因次參數計算有因次參數的公式：



式中：Q-流量(m3/h)  P-全壓(Pa) Nre-所需功率

U₂-葉輪葉片外緣線速度(m/s)  Hm-機械效率

KP-全壓壓縮性系數   Nin-內功率  D₂-葉輪葉片外緣直徑

ρ1-進氣密度(kg/m³)   K-電機儲備系數
